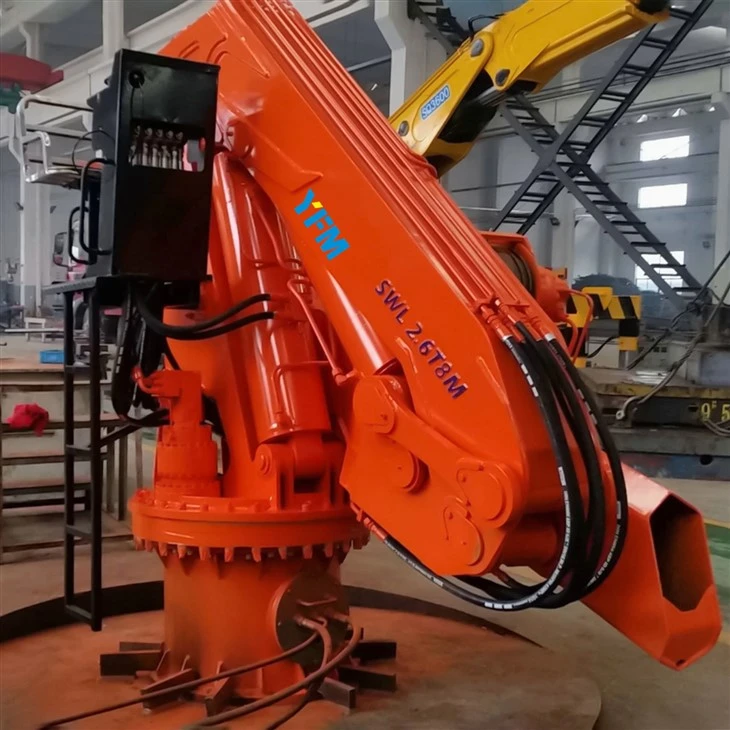

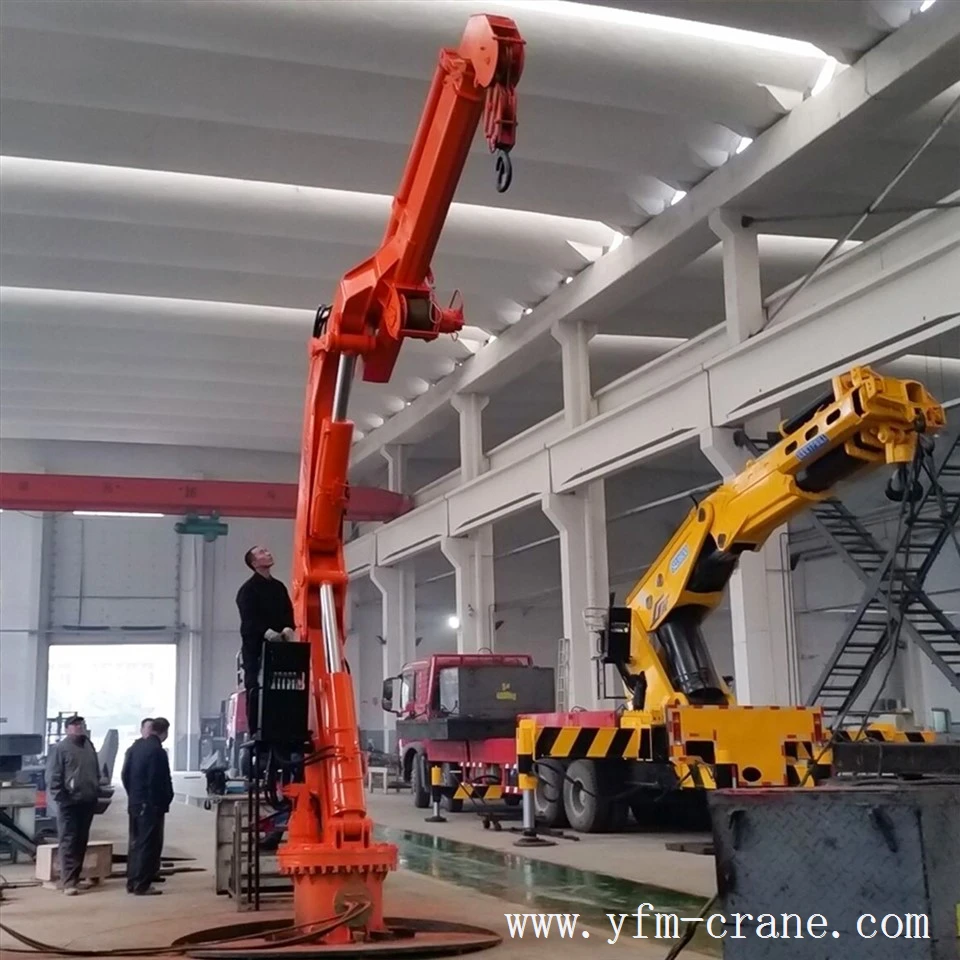

Grue à flèche entièrement articulée

A grue à flèche entièrement articuléeest un équipement de levage doté de plusieurs sections de flèche pliables reliées par des articulations. Il peut se plier et s'étendre de manière flexible pour effectuer des opérations de levage et de manutention complexes. Doté d'une conception compacte de flèche multi-articulée, il atteint la plage de travail maximale dans un espace de pont limité et peut effectuer des tâches de levage à des angles complexes sans avoir besoin de structures de support supplémentaires.

La grue se compose principalement d'une colonne de support verticale (y compris ses sections de base et de tour), de plusieursbras articulés, un mécanisme de levage, un mécanisme d'orientation et un mécanisme de relevage. Les sections de flèche sont reliées pararticulations, permettant de se plier à différents angles et améliorant la flexibilité opérationnelle.

 Un système hydraulique alimente la grue à flèche articulée.

Le télescopage des vérins hydrauliques est contrôlé pour réaliser la flexion et l'extension des sections de flèche, réalisant ainsi le levage, l'abaissement et le déplacement des marchandises.

Le corps de la tour de la grue peut généralement pivoter de 0 degré à 360 degrés et, lorsqu'il est coordonné avec le mouvement des sections de flèche, il permet un positionnement et une manipulation précis des marchandises dans une large plage de travail.

 Protection contre la corrosion

• Triple système de revêtement anti--corrosion (primaire époxy, couche intermédiaire en zinc, couche de finition en polyuréthane)
• Fixations en acier inoxydable avec joints hydrauliques
• Niveau de protection IP66 pour les composants électriques, indice de protection IP67 pour les contrôleurs à clé
• Une protection supplémentaire est fournie pour les principales interfaces hydrauliques et électriques.

Exercer la capacité de compensation

• Système de compensation des vagues en option pour maintenir la charge stable lorsque le navire tremble

Adaptabilité environnementale

• Plage de température de fonctionnement : -50 degrés à +55 degrés
• S'adapter à la vitesse du vent : 20 m/s en état de fonctionnement, 35 m/s en état de survie

 Approvisionnement en matériel de navire: Effectuer efficacement le transfert de marchandises dans un espace limité sur le pont

Assistance en ingénierie offshore: Assister aux opérations d’installation et de maintenance des équipements

Opérations de sauvetage maritime: Les capacités de contrôle précises conviennent à la livraison d'équipement de sauvetage

Déploiement d'équipements de recherche scientifique: bon fonctionnement et protection des instruments de précision

Assistance à la manutention portuaire: En tant qu'équipement de manutention maritime, il réduit la dépendance aux ressources externes

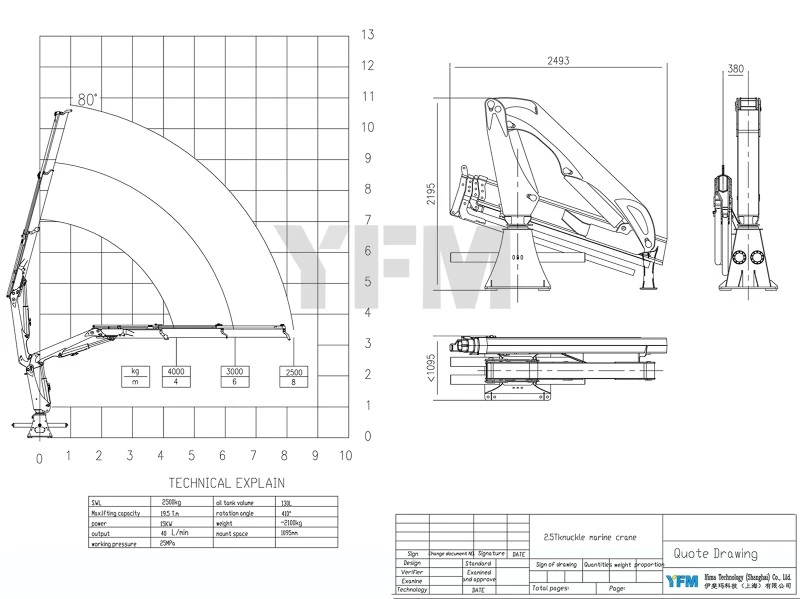

• SWL: 2500kg
• Max. capacité de levage:                        19.5T.m
• Max. rayon de travail:                         8m
• Pouvoir: 15KW
• Sortir:40L/min
• Pression de travail: 25MPa
• Volume du réservoir d'huile:                                  130L
• Angle de rotation: 410 degrés
• Poids: ~2100kg
• Espace de montage: 1095mm
• Structure de bras pliable: 3 à 5 segments de bras à entraînement hydraulique pour une flexibilité maximale
• Système pivotant: Rotation continue à 360 degrés avec freinage automatique
• Système de contrôle: double position de fonctionnement (local + télécommande en option), couverture des angles de vision sans angles morts
• Système de sécurité : limiteur de couple de charge, valve hydraulique antidéflagrante-, dispositif de récupération manuel d'urgence

Avec plus de 10 ans de concentration sur la conception et la fabrication deGrues à flèche entièrement articulées, nous possédons une compréhension approfondie-des exigences pratiques des opérations maritimes. Ce que nous fournissons n'est pas simplement un équipement, mais un ensemble completsolutions de levage maritime. Chaque grue est soumise à des tests à vide-de charge, de charge et de surcharge avant la livraison et est accompagnée d'une garantie de 2 ans, garantissant des performances fiables dès la remise.

Pour un plan de configuration personnalisé adapté à votre type de navire, n'hésitez pas à contacter nos consultants en équipements maritimes. Nous pouvons fournir les solutions les plus rentables-adaptées aux dimensions de votre navire, aux types d'exploitation typiques et à la fourchette budgétaire.
