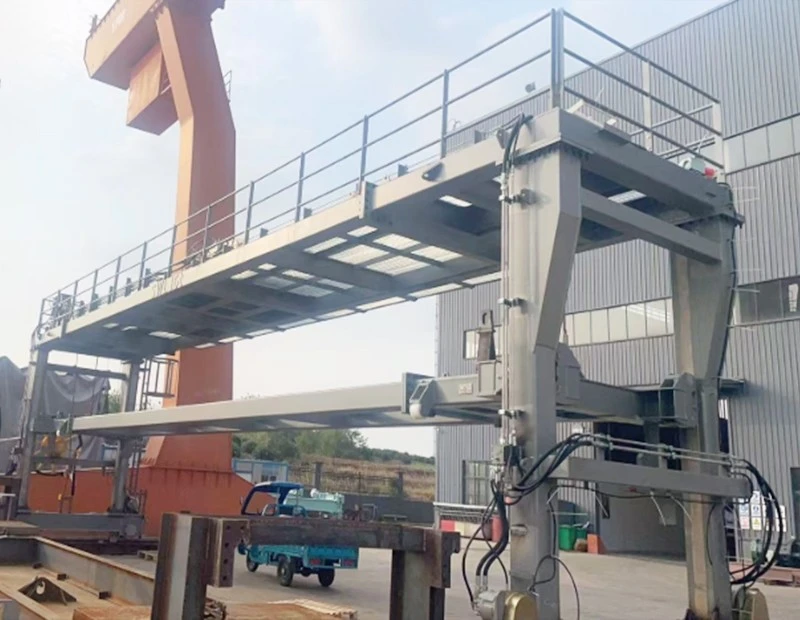

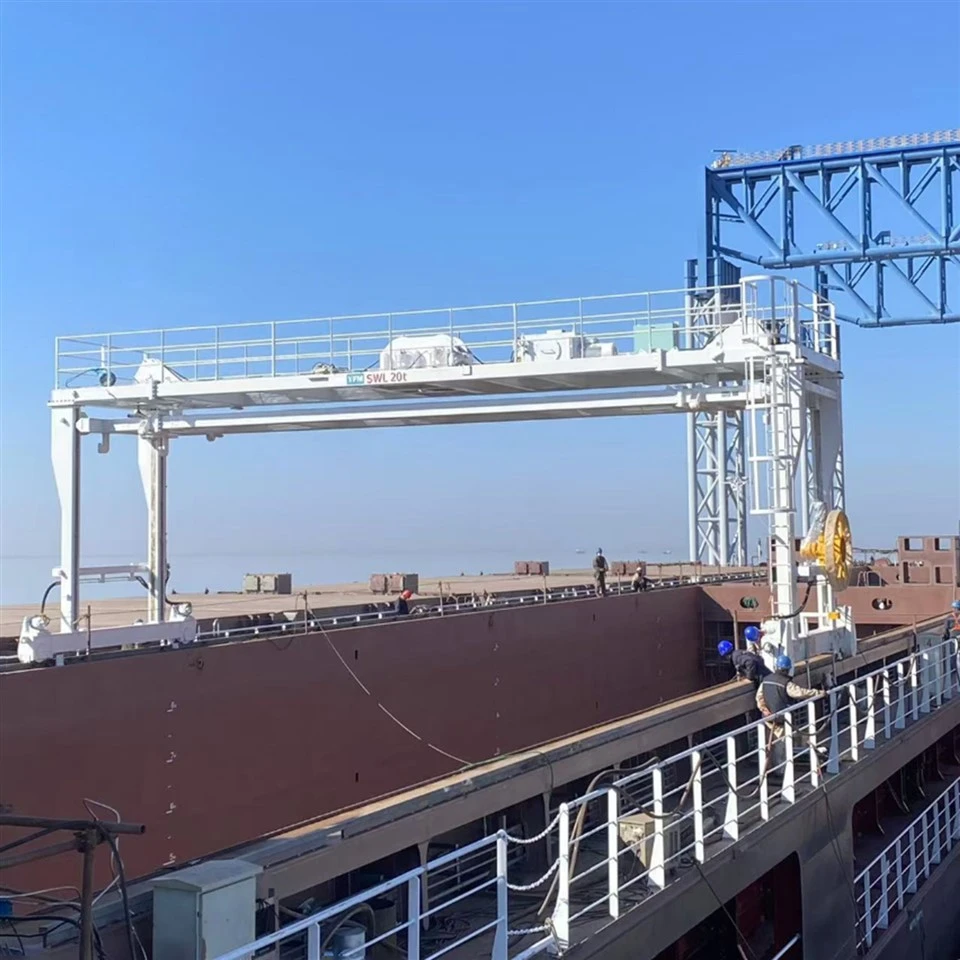

Le portique pour panneaux d'écoutille est un portique de type cadre-sur mesure-conçu pour le mouvement longitudinal des panneaux d'écoutille des navires. Doté d'une efficacité et d'une portabilité élevées, il est largement utilisé sur différents types de navires et convient aux environnements marins difficiles.
Cette grue peut non seulement être utilisée pour l'installation, le démontage et l'entretien des panneaux d'écoutille, mais également entreprendre des opérations de chargement et de déchargement de marchandises sur le pont.
De plus, d'autres équipements de levage peuvent être installés sur sa plate-forme supérieure en fonction de différentes exigences.
Principales fonctionnalités
Le portique à trappe YFM est doté de nombreuses caractéristiques exceptionnelles :
Tous types de panneaux d'écoutille + adaptation multi-type de navire, prise en charge de la personnalisation
Conception exclusive pour les conditions de travail des navires, haute résistance et résistance à la corrosion
Le treuil double est relevé et abaissé de manière synchrone, et le panneau d'écoutille s'ouvre et se ferme en douceur
Le palan électrique est polyvalent-et couvre l'ensemble du fonctionnement du pont
Double commande hydraulique/électrique, une gamme complète de certifications faisant autorité au niveau international
Composants de base de marque bien connue, haute fiabilité et longue durée de vie
L'efficacité d'ouverture et de fermeture a augmenté de plus de 30 %, et la réduction des coûts et l'augmentation de l'efficacité ont été significatives.
Données
Les paramètres techniques clés de notre grue à portique à trappe de 20 tonnes sont les suivantes :
|
Capacité
|
20t(2*10)
|
Charge maximale des roues de la grue
|
~15kN
|
|
Portée
|
13.90m
|
Rail de grue
|
60*40mm
|
|
Hauteur de levage
|
5m
|
Roue de grue
|
4*400mm
|
|
Vitesse de levage
|
~3 m/min
|
Vitesse de déplacement de la grue
|
~12 m/min
|
|
Palan électrique
|
1 t
|
Mode de fonctionnement
|
Commande suspendue
|
|
Vitesse de levage du palan
|
8 m/min
|
Puissance du moteur hydraulique
|
~30 kW
|
|
Déplacement du palan
|
10 m/min
|
Classe de travail
|
A4
|
Remarque : YFM propose un réglage des paramètres sur mesure pour les grues afin de correspondre à vos conditions de travail réelles. N'hésitez pas à nous contacter pour plus de détails.
Dispositif de sécurité
Les principaux dispositifs de sécurité de notre grue à portique pour couvercle de trappe sont les suivants :
Dispositifs de protection et cloche d'alarme
Interrupteur de fin de course de surcharge
Système de protection contre les surcharges actuelles
Dispositifs de protection électrique
Dispositif limiteur de hauteur de levage
Fonction de protection contre les sous-tensions
Système d'arrêt d'urgence
Dispositif d'ancrage de rail
Tampons en caoutchouc
Comment choisir entre des grues à portique électriques et électro-hydrauliques ?
Principe de sélection: Choisir entreÉlectriqueetÉlectro-Type hydrauliquenécessite de donner la priorité à trois facteurs fondamentaux :conditions d'exploitation, besoins de performance et coûts d'exploitation et de maintenance. La comparaison ciblée et les recommandations suivantes sont conçues pour répondre aux exigences spécifiques des opérations maritimes et portuaires.
| Dimension de comparaison | Grue à portique de couverture de trappe - électrique | Grue à portique de couverture de trappe - électro-hydraulique |
|---|---|---|
| Principe de puissance | Le moteur entraîne directement le palan et le mécanisme de déplacement avec une courte chaîne de transmission mécanique. | Le moteur entraîne la pompe hydraulique, qui transmet la puissance via l'huile hydraulique pour actionner les mécanismes exécutifs. |
| Avantages principaux | Structure simple, faible consommation d'énergie, faible coût de maintenance et vitesse de réponse rapide. | Grande capacité de levage, fonctionnement stable, forte protection contre les surcharges et capacité de régulation précise de la vitesse. |
| Limites fondamentales | Sujet aux chocs dans des conditions de-charges élevées, à une précision de régulation de vitesse limitée et à des moteurs-haute puissance requis pour des charges élevées. | L'entretien régulier du système hydraulique nécessite une consommation d'énergie légèrement plus élevée et une viscosité de l'huile à prendre en compte dans des environnements à basse -température. |
| Charge applicable | SWL Inférieur ou égal à 20 tonnes | Charges lourdes (SWL supérieur ou égal à 20 tonnes) |
| Difficulté d'entretien | Faible; seules des inspections régulières du moteur, du réducteur et du système électrique sont nécessaires. | Moyen; Un remplacement régulier de l'huile hydraulique et des joints, ainsi qu'une détection des fuites des canalisations, sont nécessaires. |
| Coût initial | Relativement faible | Relativement élevé (le système hydraulique augmente les coûts de matériel) |
Recommandation de sélection:
- Modèle électrique– Idéal pour les applications à charge faible à moyenne nécessitant un faible coût initial et une maintenance minimale.
- Modèle électro-hydraulique– Idéal pour les applications à charges lourdes exigeant une stabilité opérationnelle élevée et un contrôle précis de la vitesse.
Pourquoi nous choisir ?
En tant que fabricant professionnel de grues marines, YFM offre une compatibilité totale avec tous les navires, avec des atouts fondamentaux dans trois domaines clés :
- Capacité de personnalisation : Solutions de conception intégrées et sur mesure pour divers types de panneaux d'écoutille (pliables, roulants, décollables-), leurs paramètres spécifiques et les exigences des navires (vraquiers, porte-conteneurs, etc.).
- Certificat de qualité : Certification complète-par les principales sociétés de classification (CCS, ABS, DNV, RINA) et composants de base importés-de premier plan pour une fiabilité supérieure et une durée de vie prolongée.
- Assistance technique : Services-à guichet unique (installation, mise en service, formation, support technique) pour une assurance-du cycle complet d'un fonctionnement efficace et stable de l'équipement.
FAQ
Q : Quelles informations dois-je fournir lors de ma demande ?
A: Les informations suivantes sont requises :Capacité de charge, portée et hauteur de levage, mode de conduite et configuration de la conduite, exigences de certification et autres exigences supplémentaires.
Q : Quel est votre délai de livraison ?
R : Notre délai de livraison habituel est de 3,5 mois, mais il peut être légèrement prolongé en fonction des différentes certifications des sociétés de classification.
Q : Quelle est votre quantité minimum de commande (MOQ) ?
R : Notre quantité minimum de commande (MOQ) est de 1 unité. Plus la quantité commandée est importante, plus le prix sera avantageux.
Q : Comment assurez-vous la qualité de la grue ?
R : Nos produits ne seront expédiés qu'après avoir réussi le FAT (y compris les tests de non--charge, de charge et de surcharge). Nous offrons également une période de garantie de 2-ans après-vente. De plus, nous pouvons obtenir une inspection et une certification auprès des principales sociétés de classification tierces et fournir les certificats correspondants, avec des cas de réussite disponibles pour référence.
Q : Quelles sont vos conditions de paiement ?
R : Notre méthode de paiement standard est le virement télégraphique (T/T), avec 30 % d’acompte et 70 % d’acompte. Les conditions sont négociables et ajustables en fonction des circonstances réelles.
Q: Comment transportez-vous les grues ?
R : Nous proposons deux options de transport : des pièces démontées-dans des conteneurs standards ou une unité complète par cargo. Nous négocierons la méthode exacte en fonction de la taille réelle de la grue.
