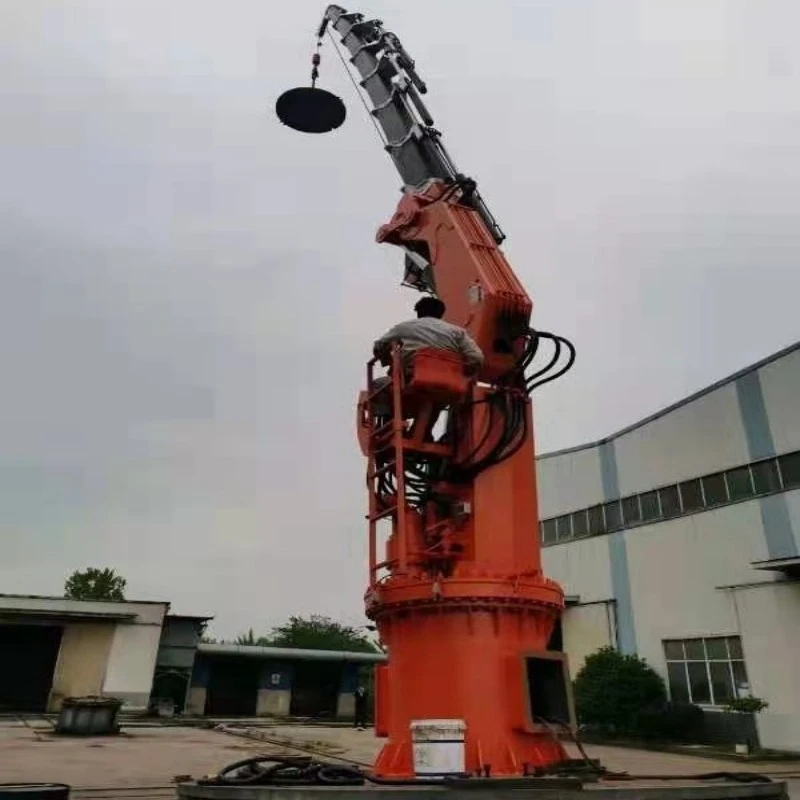

La grue offshore à flèche télescopique de 3- tonnes de 17 m est un équipement de levage efficace et fiable indispensable dans l'ingénierie offshore moderne. Sa conception structurelle unique et ses excellentes performances le rendent largement utilisé dans les navires, les ports, les plates-formes offshore et d'autres domaines.
Caractéristiques de la structure du produit

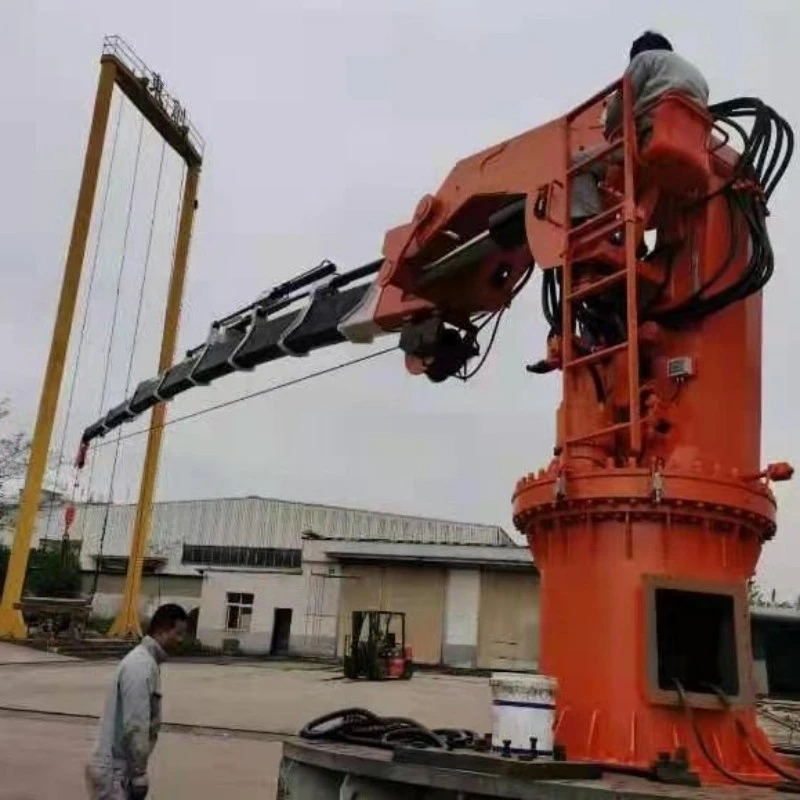

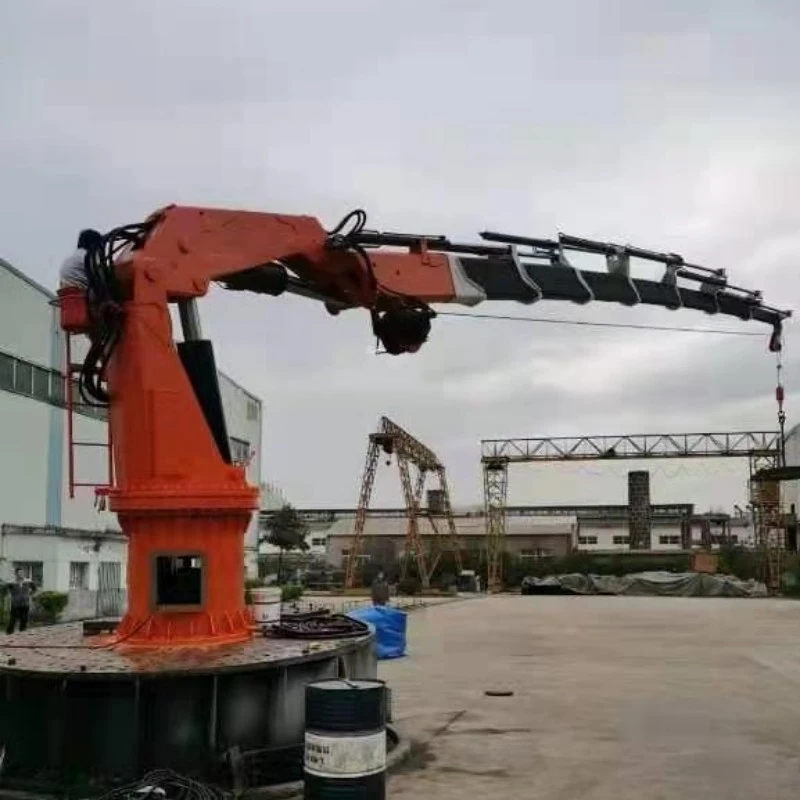

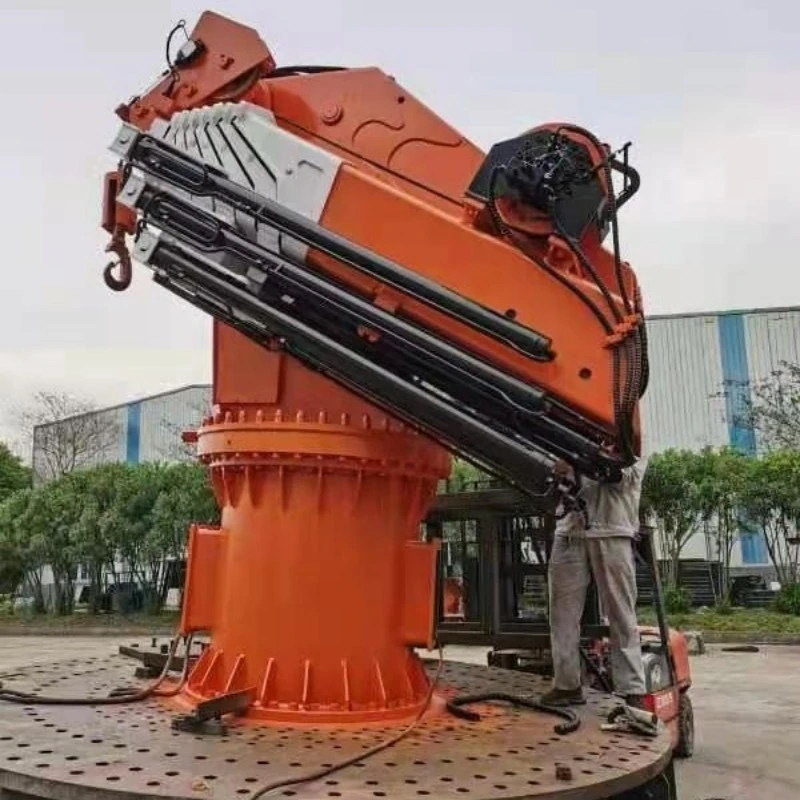

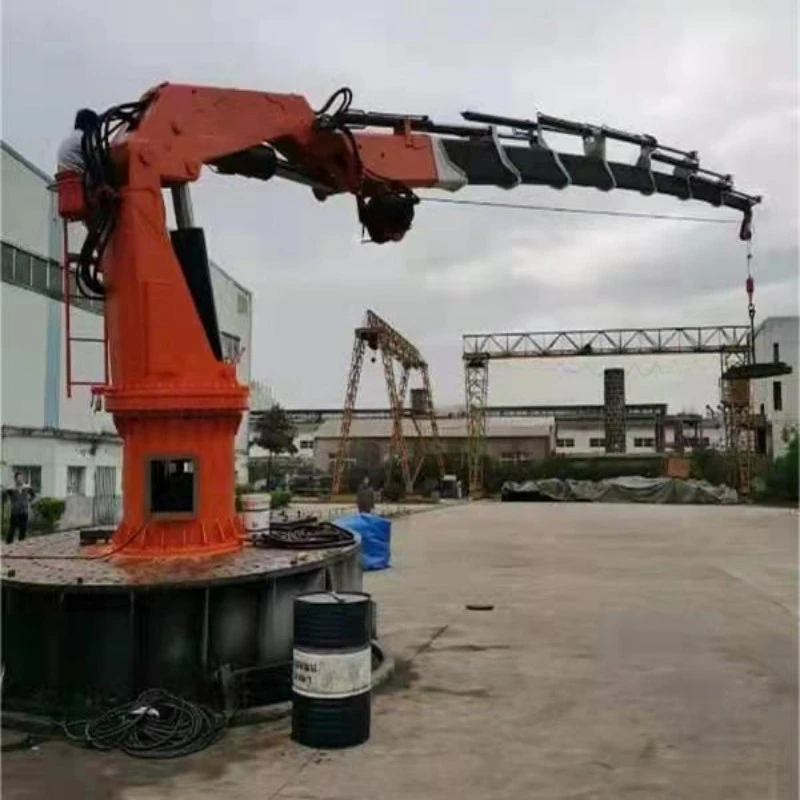

La grue offshore à flèche télescopique de 3- tonnes de 17 m se compose d'une structure de fondation, d'une flèche télescopique, d'un mécanisme d'orientation, d'un système hydraulique et d'un système de contrôle. La structure de fondation est robuste et durable, offrant un support à l'ensemble de l'équipement ; la flèche télescopique adopte une conception de flèche à plusieurs sections, dont la longueur peut être ajustée en fonction des exigences opérationnelles ; le mécanisme d'orientation garantit que l'équipement a une plage de rotation de 360- degrés ; le système hydraulique alimente les mouvements de la grue ; le système de contrôle réalise un contrôle précis de l'équipement.
Avantage en termes de performances
Cette grue présente de nombreux avantages tels qu'un tonnage important, une longue extension de flèche, un fonctionnement flexible, la sécurité et la fiabilité, la résistance à la corrosion, etc. Son tonnage important et sa longue portée de flèche lui permettent de couvrir une plage de travail plus large et de répondre à diverses exigences opérationnelles ; la conception précise du système hydraulique et du système de contrôle le rend flexible et facile à contrôler ; plusieurs dispositifs de protection de sécurité assurent la sécurité opérationnelle ; et des matériaux résistants à la corrosion lui permettent de s'adapter aux rigueurs de l'environnement marin.
Domaines d'application
La grue océanique à flèche télescopique de 3- tonnes de 17 m est largement utilisée dans les navires, les ports et les plates-formes offshore. Dans les navires, il peut être utilisé pour le chargement et le déchargement de marchandises, la manutention de matériaux et d'autres opérations ; dans les ports, il peut être utilisé pour le chargement et le déchargement de conteneurs, le chargement et le déchargement de marchandises en vrac et d'autres opérations ; dans la plate-forme océanique, il peut être utilisé pour l'installation, la maintenance et d'autres opérations d'équipement, offrant ainsi un soutien solide à la construction de l'ingénierie maritime.
En tant qu'équipement de levage efficace et fiable, la grue océanique à flèche télescopique de 3- tonnes de 17 m joue un rôle important dans l'ingénierie offshore. Avec les progrès continus de la technologie, ce type de produit sera plus largement utilisé à l'avenir et apportera une plus grande contribution au développement de l'ingénierie maritime.

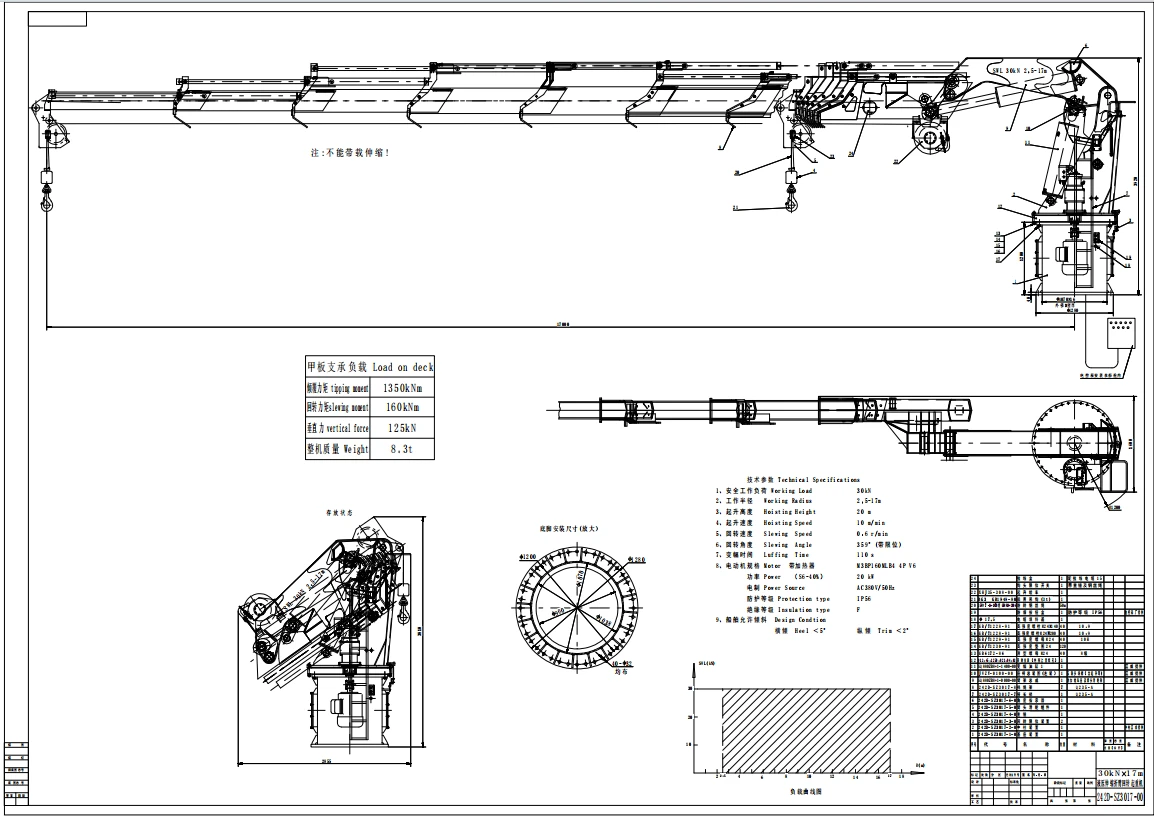

1) Paramètres techniques
1, charge de travail sûre 30kN
2, hauteur de levage 20 m
3, vitesse de levage 10 m/min
4, vitesse de rotation 0.6r/min
5, angle rotatif de 359 degrés (pas complètement rotatif)
6, rayon de travail 2.5-17 m
7, temps d'amplitude variable 60 s
8, spécification du moteur Y160L-4-H
Puissance 20 kW
Système de travail S6-40 %
Système électrique 380V/50HZ/3P
Classe de protection IP56
Classe d'isolation F
9, le navire est autorisé à s'incliner Inclinaison horizontale inférieure ou égale à 5 degrés
Inclinaison longitudinale Inférieure ou égale à 2 degrés
2) Moteur
Modèle et puissance :Y160L-4-H 20 kW(S6-40 %)
Répondre aux exigences du code CEI Oui
Classe de protection : IP56
Classe d'isolation : F
Avec presse-étoupe : Avec
Avec chauffage : Sans
Méthode de démarrage Démarrage étoile-triangle
3) Boîtier de commande électronique
Classe de protection : IP23
Tension de commande :220 V 50 Hz1 phase
